미생물전기분해전지는 각종 폐수를 기질로 이용하여 처리하며 수소를 생산할 수 있는 기존의 수소 생산 기술 방법과 다른 차별화된 신기술 장치이다.

수소생산에 이론상 최소 0.114 V이상의 외부전압을 걸어주어야 하며, 원활한 수소생산을 위해서는 0.8 V이상의 외부전압을 걸어주어야 한다. 하지만 수전해 수소를 생산하기 위한 이론적 최소 인가전압인 1.23 V에 비하면 같은 전류가 흐를 때 약 10%의 전력만이 필요하다. 또한 폐수처리 단가를 계산하면 훨씬 경제적인 기술이다.

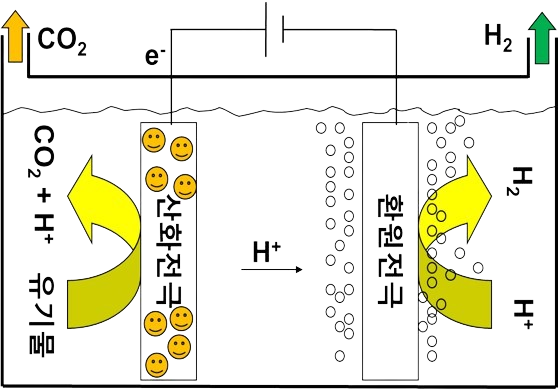

산화전극 : C₂H₄O₂ + 2H₂O → 2CO₂ + 8e^- + 8H⁺

환원전극 : 8H⁺ + 8e^- → 4H₂

E_emf = E_cat - E_An = -0.414V - (-0.3V) = -0.114V

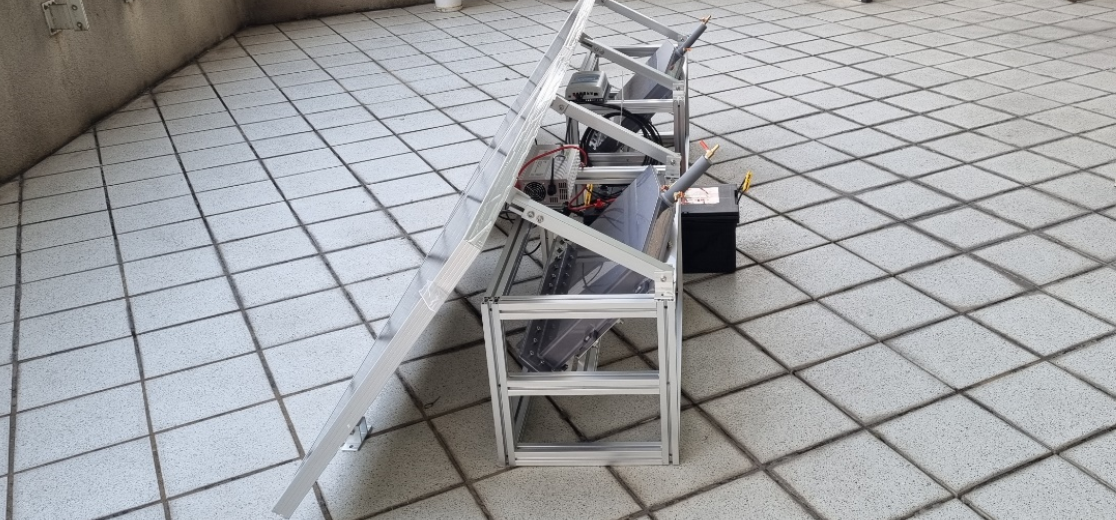

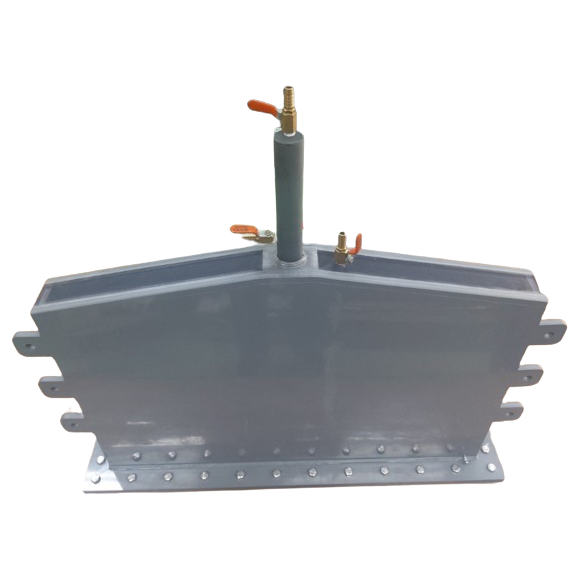

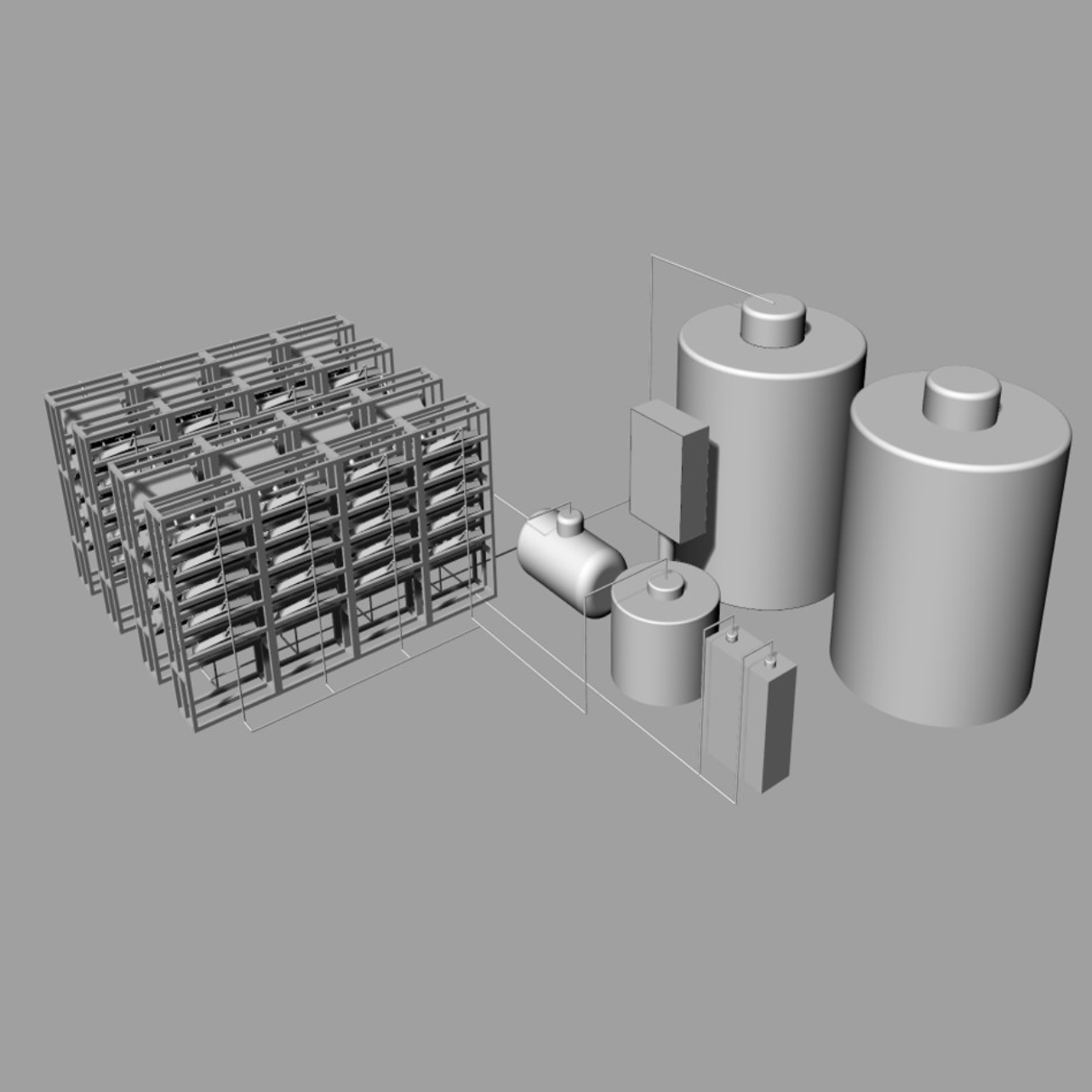

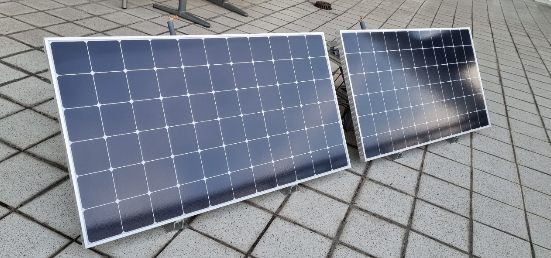

수소생산장치는 기본 10 L의 모듈형으로 소규모에서 대규모까지 필요한 규모에 맞게 설치할 수 있으며, 작동을 위해 직류전원 공급장치와 공급할 폐수 저장용기, 생산된 수소보관용기가 별도로 필요하다. 직류전원장치의 경우 신재생에너지원인 태양광을 통하여 충당할 수 있다. 유기물의 농도가 높은 폐수처리시설에 설치가 용이하며, 운용 방식에 따라 수소나 메탄을 독립적으로 혹은 섞인 상태로 생산이 가능하다.

주요구성 물품

• 미생물 전기화학 전지 반응기
  (산화전극 판, 몸체, 공기 환원전극판, 전기분해 환원전극판2, 가스켓, 볼트, 너트)

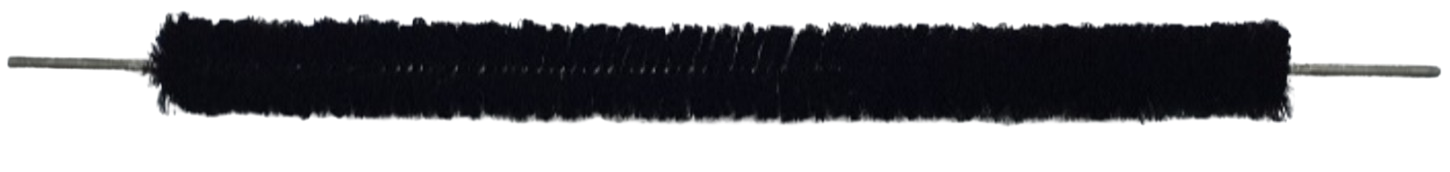

• 탄소섬유 브러쉬 전극 X 2

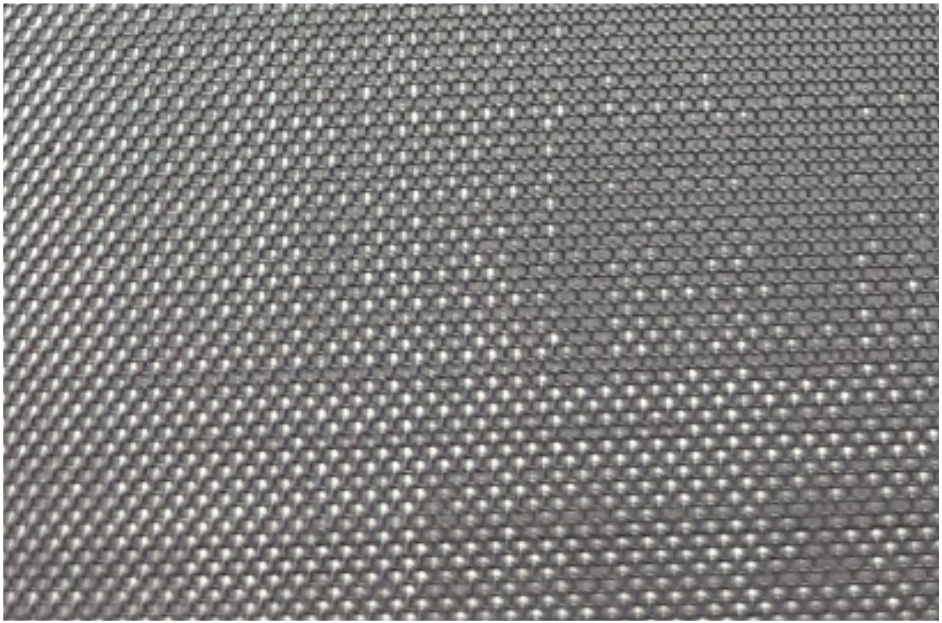

• 탄소천 전극 X 5
• 공기환원 전극 X 1
• 304 스테인리스 스틸 전극 X 2
• 저항 세트 (10 ~ 1 MΩ)
• 배터리 소켓

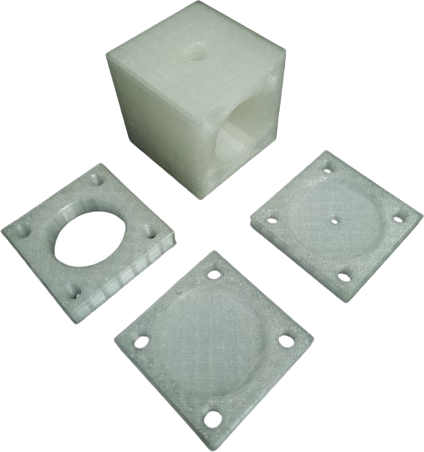

미생물 전기화학 전지 반응기

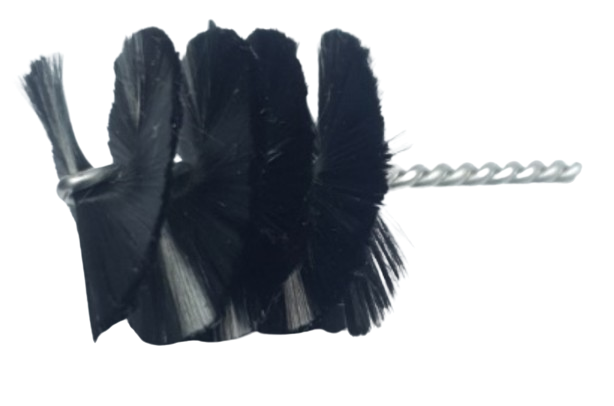

• 모재 : 탄소섬유 (효성 TANSOME® H2550 사용)
• 심재 : SS304
• 사이즈 : ϕ 25, 25mm / ϕ 25, 300mm (소량 주문 가능)
• 기타 사이즈 : 별도 문의 요망
